FUSION: Un software para análisis y visualización de datos LiDAR

FUSION LiDAR

Además del constante auge y mejora de las herramientas y funcionalidades que nos ofrecen los Sistemas de Información Geográfica (SIG), nos encontramos también en un momento de crecimiento en el campo de la teledetección y el manejo de datos LiDAR.

Este crecimiento se manifiesta en dos mundos que cada vez se encuentran más relacionados, siendo un complemento a la hora de afrontar diversas problemáticas que afectan a la ordenación del territorio, medio ambiente, etc…

En el presente post vamos a acercarnos un poco más al mundo de la teledetección y manejo de datos LiDAR con el software FUSION.

¿Qué es FUSION?

FUSION  es un programa gratuito nos proporciona un entorno de visualización 3D para el examen y valoración de los datos geoespaciales. Combina imágenes, datos LiDAR, capas SIG, datos de campo y modelos de superficie.

El software FUSION para datos LiDAR ha sido desarrollado por el Servicio Forestal del Departamento de Agricultura de Estados Unidos (USDA) con el objetivo de ayudar a los investigadores a comprender, explorar y analizar datos LiDAR.

Las primeras versiones para usuarios de FUSION permitían realizar un clip de muestras de datos y verlos de forma interactiva.

Poco a poco el software fue modificado para leer el formato de los datos, y se añadieron nuevas características para satisfacer múltiples necesidades. Con el tiempo, los científicos de la Pacific Northwest Research Station y la Universidad de Washington decidieron diseñar un sistema más completo para apoyar sus esfuerzos de investigación.

Después de esto los desarrolladores querían hacer llegar FUSION a un público más amplio, fue en 2005 cuando la RSAC (Remote Sensing Aplications Center) acordó distribuir FUSION y proporcionar soporte básico y tutoriales, lo que dejó a los desarrolladores más liberados para la mejora del software y el desarrollo de nuevos métodos de análisis.

El sistema de análisis y visualización consta de dos programas principales, FUSION y LDV (visor de datos LiDAR), y una colección de herramientas para tareas específicas.

La interfaz principal consiste en una ventana de visualización gráfica y una ventana de control, presentando los datos de proyecto en una pantalla 2D típica de los Sistemas de Información Geográfica.

Interfaz FUSION

Por otro lado, LDV proporciona el entorno de visualización 3D para el examen y valoración de los subconjuntos de datos espaciales.

En FUSION los datos se clasifican en seis categorías:

  • Imágenes. Puede ser cualquier imagen georreferenciada, generalmente ortofotos.
  • Raw data. Datos de retorno LiDAR y archivos de puntos x,y,z simples.
  • Puntos de interés. Cualquier capa de tipo punto, línea o polígono que proporcional información visual útil o ubicaciones de los puntos de muestreo.
  • Hotspots. Marcadores ligados a referencias externas como imágenes, sitios web….. Archivo de extensión .hst
  • Trees. Contienen datos, normalmente medidos en campo, en representación de los árboles individuales.
  • Modelos de superficie. Representa la superficie del suelo o cubierta desnuda, deben estar en formato de cuadrícula. Archivo de extensión .dtm

Descarga e instalación de FUSION de forma gratuita

En este apartado vamos a mostrarte como descargar e instalar FUSION en tu pc para explotación y análisis de datos LiDAR.

Para ello, sigue los siguientes pasos:

Accede a la url: http://forsys.sefs.uw.edu/fusion/fusionlatest.html

Clic en Install file para abrir el archivo de descarga.

FUSION InstallHaz clic en Save file para guardar en tu pc el ejecutable de FUSION.

Download FUSIONEjecuta el instalador .exe que acabas de guardar en tu pc.

Selecciona los componentes a instalar y haz clic en Next:
FUSION_SETUP1

Indica el directorio de instalación directamente en tu disco local, sin espacios ni ningún tipo de símbolo de difícil interpretación para el lenguaje máquina, por ejemplo C:\FUSION\ y pulsa en Next.

FUSION_SETUP2

En la siguiente ventana deja por defecto el nombre del menú para las herramientas FUSION y haz clic en Install.

FUSION_SETUP3

Una vez haya finalizado la instalación haz clic en Close.

FUSION SETUP4

Descarga de datos de muestra

Desde la página oficial de FUSION se nos ofrece un conjunto de datos de ejemplo para la práctica con las herramientas que hemos configurado en el apartado anterior.

Vuelve a acceder a la website de FUSION pinchando aquí.

En la parte inferior de la misma podrás apreciar un apartado en el que aparecen los datos de ejemplo (Example data).

Example Data FUSION

Haz clic en el link para la descarga de los datos ejemplo State Plane, WA south zone (124 mb).

Download Example Data FUSION

Guarda el ejecutable FUSION_ExampleData.exe en tu pc y, una vez haya finalizado la descarga, ejecútalo.

En la primera ventana indica que deseas instalar los datos de ejemplo y haz clic en Next.

DOWNLOAD DATA1 FUSION

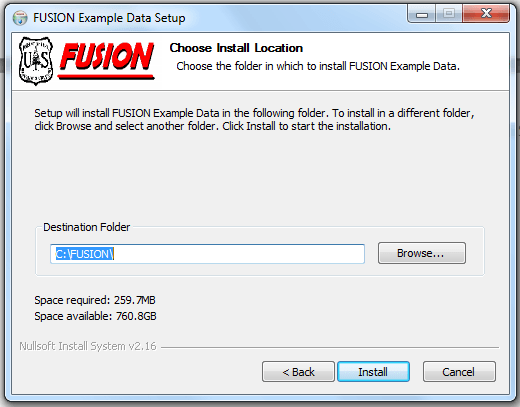

Indica que deseas guardar los datos en la carpeta de instalación de FUSION creada anteriormente y pulsa en Install.

DOWNLOAD DATA2 FUSION

Una vez haya finalizado la instalación haz clic en Close.

DOWNLOAD DATA3 FUSION

Accede al directorio C:\FUSION y observarás que se ha creado una carpeta con nombre example que contiene los archivos que muestra la siguiente captura de pantalla.

Directorio FUSION

Visualización de datos con FUSION

Para completar nuestro post, vamos a mostrarte como se presenta un proyecto FUSION y como se visualiza la información.

En primer lugar, accede a la carpeta C:\FUSION y haz clic sobre la aplicación fusión.exe para abrir el visualizador FUSION.

En la barra de herramientas haz clic en Open para abrir un proyecto existente.

Open Project FUSION

Y navega en el buscador hasta localizar el proyecto demo_4800K.dvz en el directorio C:\FUSION\Example, ábrelo.

FUSION Project

Traza una pequeña área rectangular con un clic sostenido del ratón sobre una zona que desees en el proyecto y suéltalo. Tras unos segundos aparecerá el visor LDV mostrando el área seleccionada.

LDV_Visualization
